电磁换向阀SV10-47X系列

首页产品中心

名称：

电磁换向阀

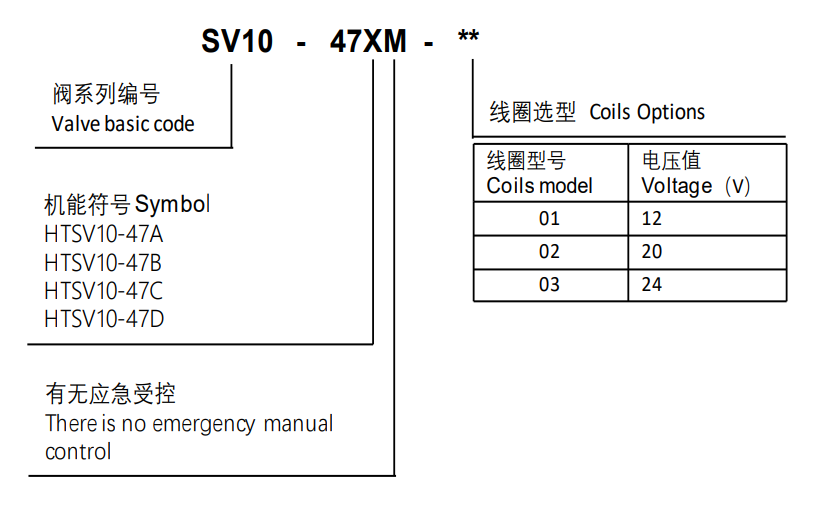

型号：

SV10-47A/B/C/D

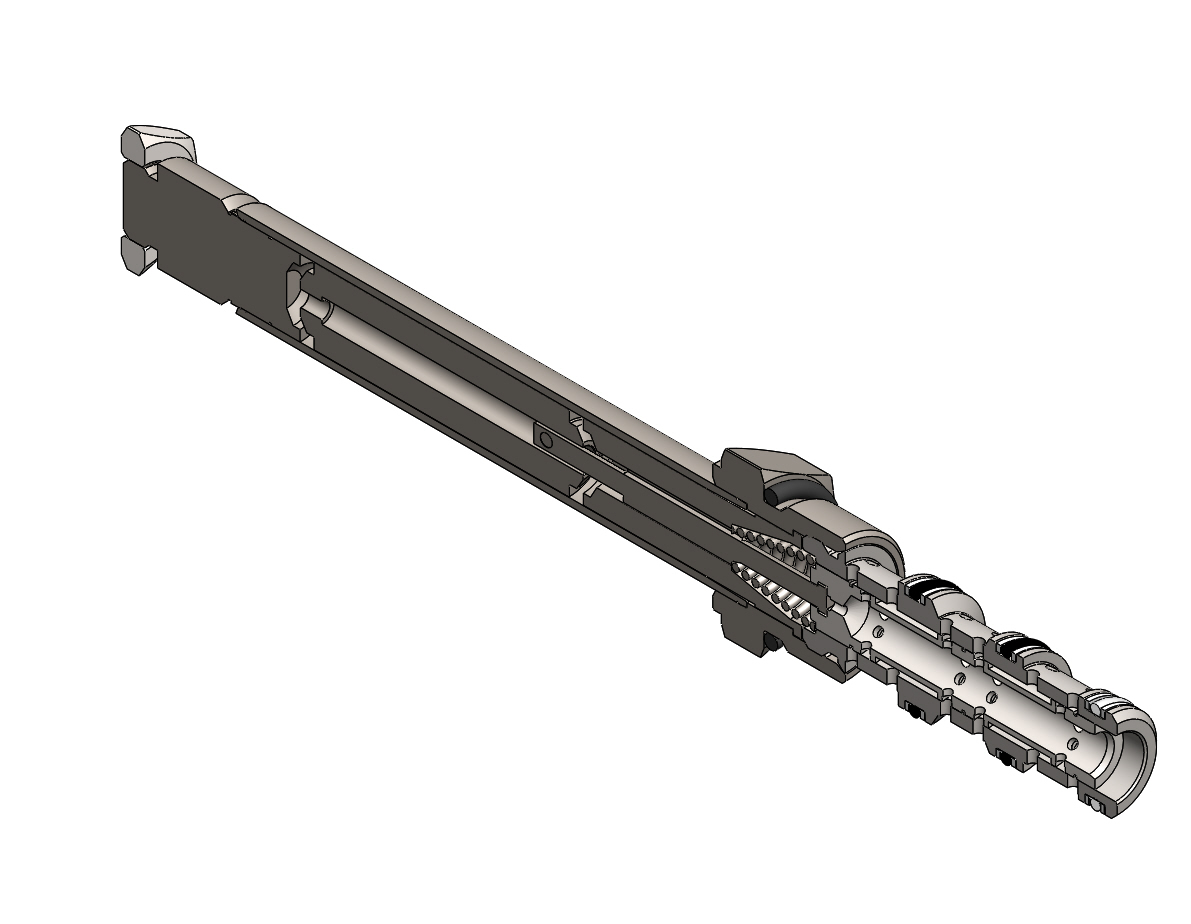

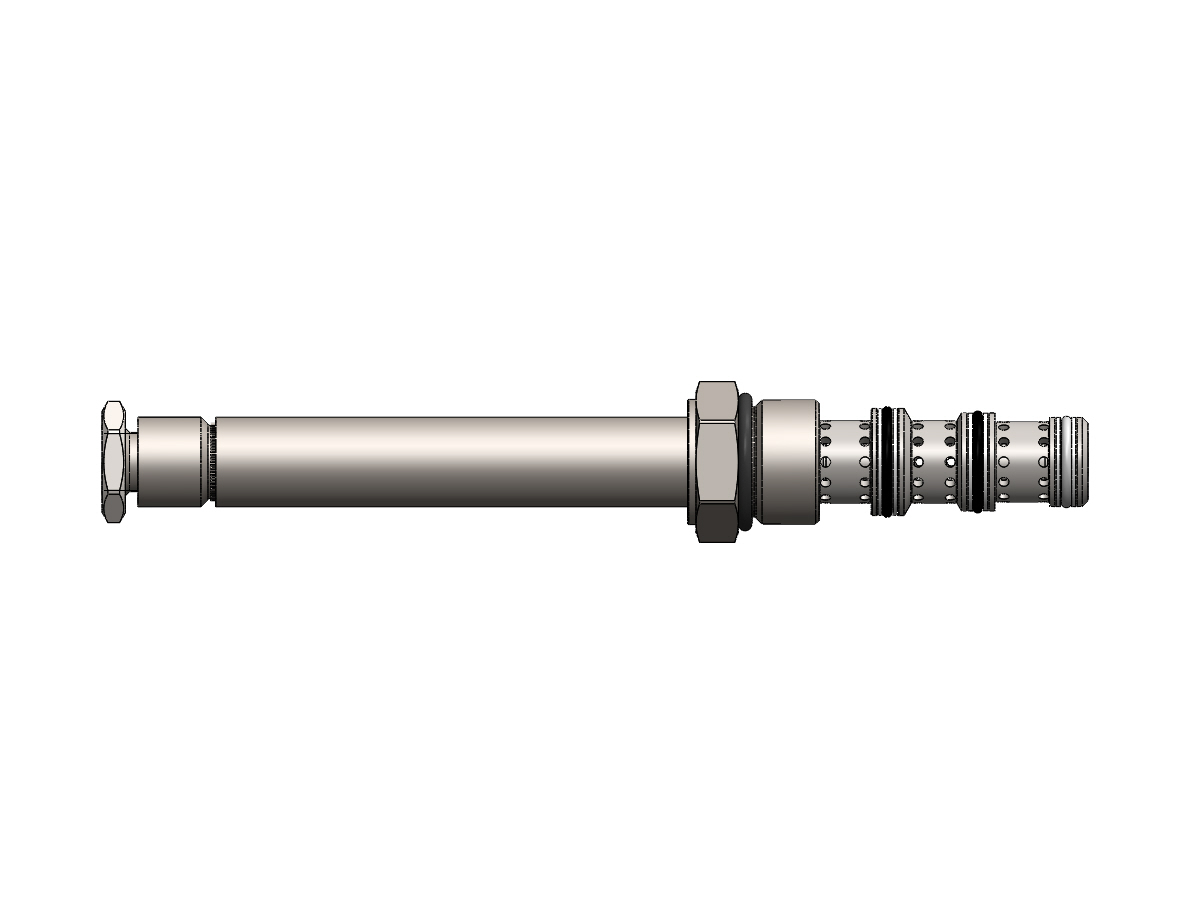

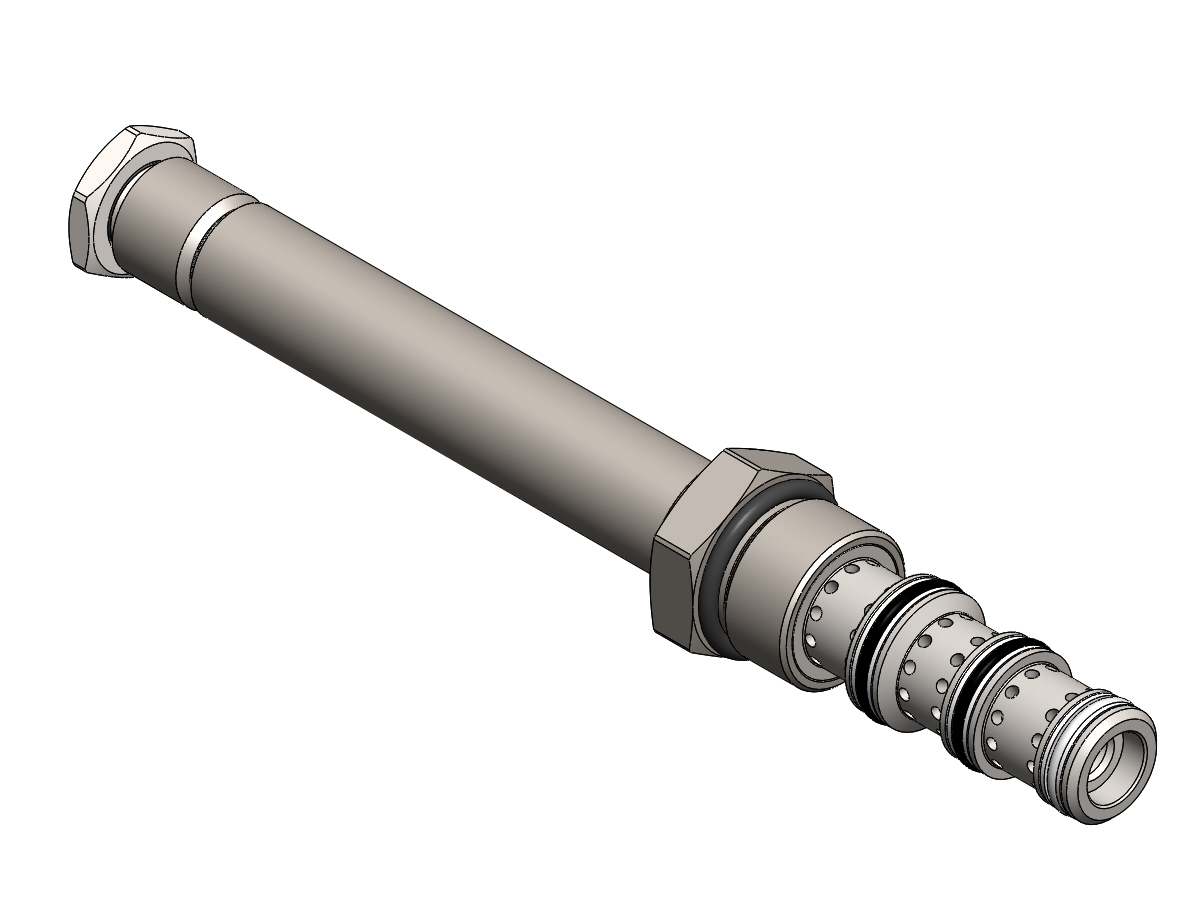

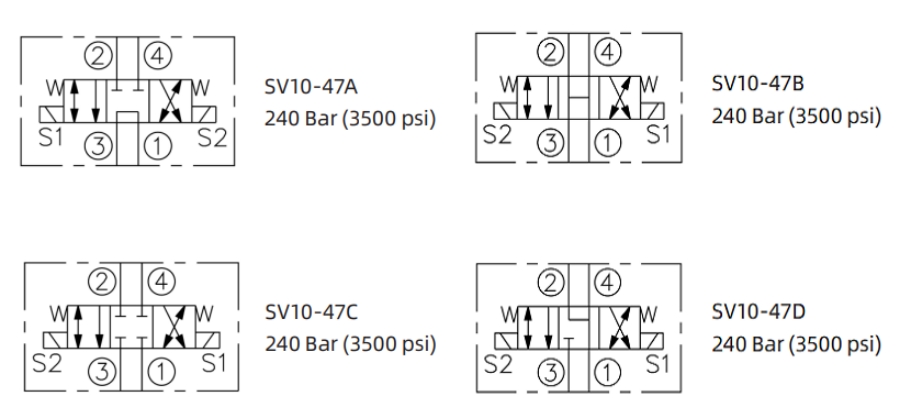

原理图：

见下图

流量：

A-19，B-22.7，C&D-23L/min

压力：

A&B:240bar，C&D:207bar

产品描述：

SV10-47X: 三位四通电磁换向滑阀 4-Way,3-Position Solenoid-Operated Directional Spool Valve 直动滑阀式螺纹插装电磁换向阀 . A Cartridge-style Direct-acting Spool-type Solenoid Directional Valve

资料下载联系我们

产品优势

· 滑阀经过热处理硬化并经过精密加工，保证更低的內泄漏及更长的使用寿命。外部零件外表面都是经过镀锌镍处理和防腐蚀处理。所有零部件均采用高强度钢材制造。结构紧凑、体积小。

· 额定电磁线圈适合连续工作。

· 可选线圈电压、插头。

· 可以对所有油口完全加压。

· 插件电压可互换。

· 可选IP69K 防水E 型线圈。

· 工业通用阀孔。

· Poppet is hardened and ground to guarantee minimal wear and to extend service life.All external surfaces are zinc plated and corrosion-proof. All valve parts are made of highstrength steel. Compact size.

· Continuous-duty rated coil.

· Optional coil voltages and terminations.

· All ports may be fully pressurized.

· Unitized, molded coil design.

· Optional waterproof E-Coils

· Industry-common cavity.

原理图

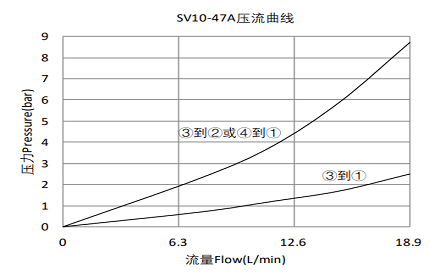

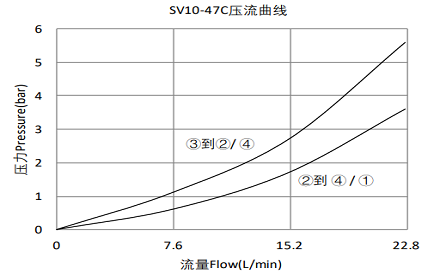

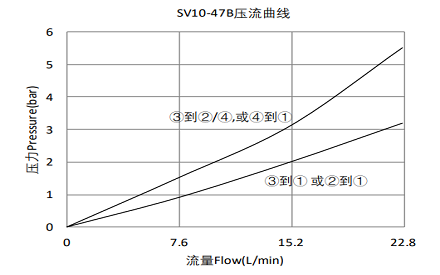

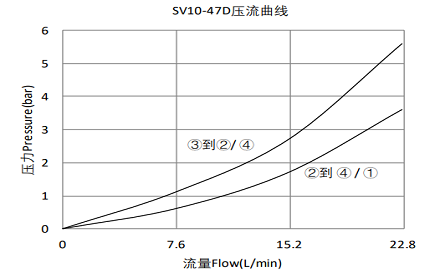

详细参数

工作压力Pressure rating	240bar
最大工作压力 Maximum operating pressure	344 bar
最大流量 Maximum flow	SV10-47A: 18.9l/min SV10-47B/C/D: 22.7l/min
最大内泄漏量 Maximum internal leakage	328 cc /min @207bar工作压力 328 cc /min @ 207bar pressure rating
线圈额定负载Coil rated load	可在85%~115%的额定电压范围内连续工作Work continuously in the rated voltage range of85%-115%
最小吸合电压Minimum operate voltage	207bar时为额定值的85%85% of rated value at 207bar
响应时间 Response time	电压为100%，流量为额定值的80%时，首次指示状态变化的时间：通电：30ms；断电：10ms。 Vol t age is 10 0 %,f l o w is 8 0 % o f t h e ra t e d valve, the f irst indication of st ate change time:energized:30ms;Power down:10ms.
20°C时的线圈初始电流Coil initial current at 20°C	E型线圈：12VDC时为1.7A;24VDC时为0.85AE-coil: 1.7A at 12VDC; 0.85A at 24VDC
外露零件表面处理要求External component treatment	Zn/Fe - standard Zn/Ni
安装方向 Orientation	无限制 No restrictions
重量 Weight	0.18kg
适用油温范围 Oil Temperature Range	-40°C to 100°C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based orsynthetics with lubricating properties
工作介质粘度范围Viscosities	7,4 to 420 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	20/18/15 ISO 4406 (maximum filtration admitted)
插孔 Cavity	VC10-4
