电磁换向阀SV10-4X系列

首页产品中心

名称：

电磁换向阀

型号：

SV10-4X系列

原理图：

流量：

23L/min

压力：

276bar

产品描述：

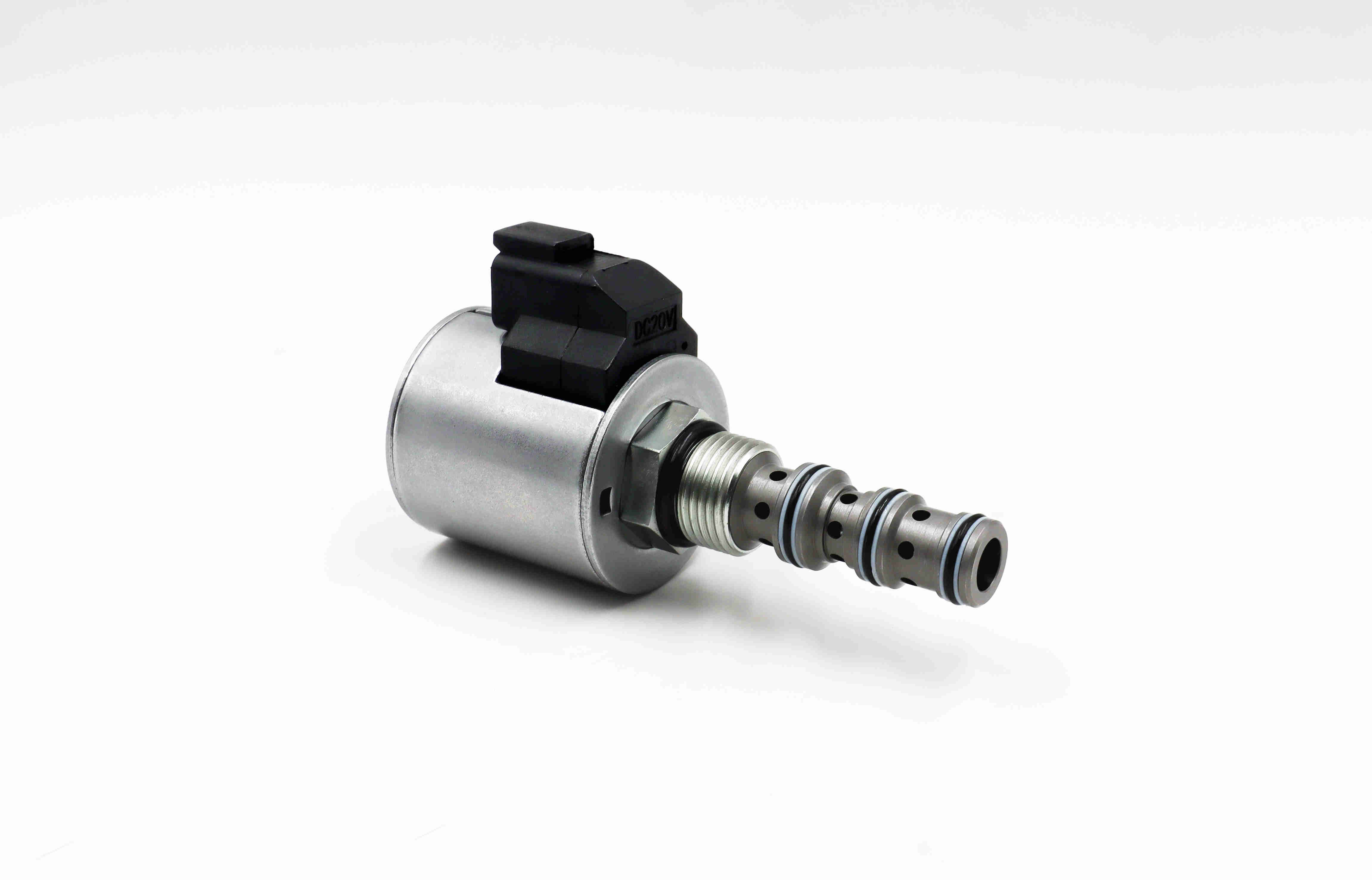

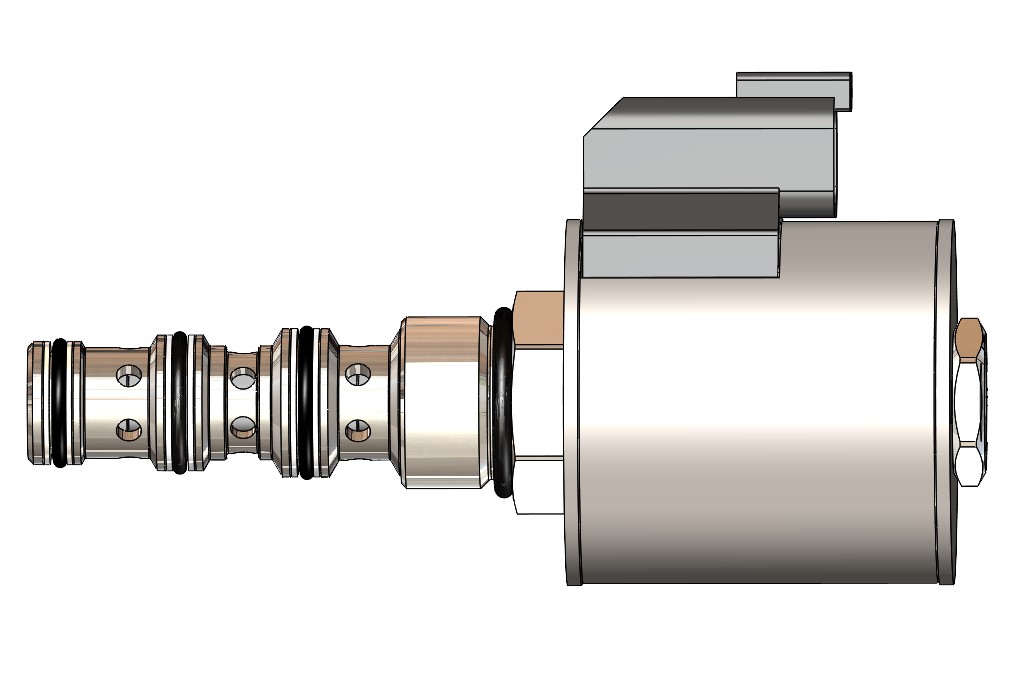

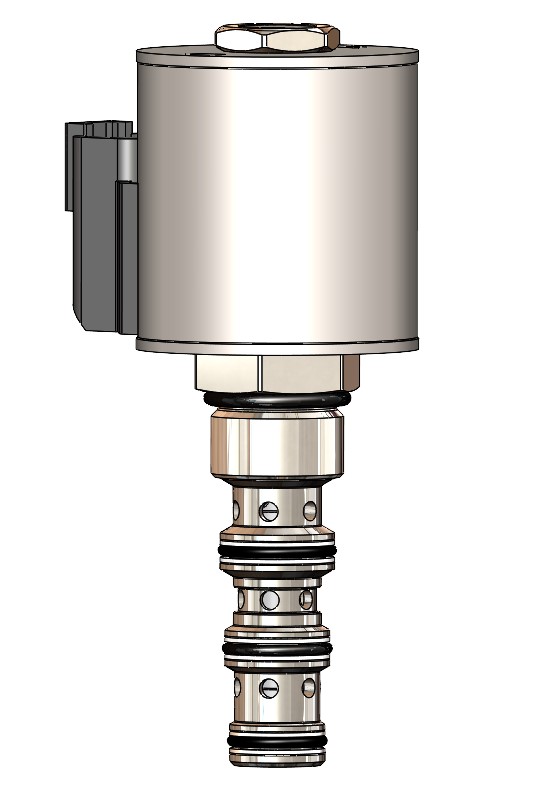

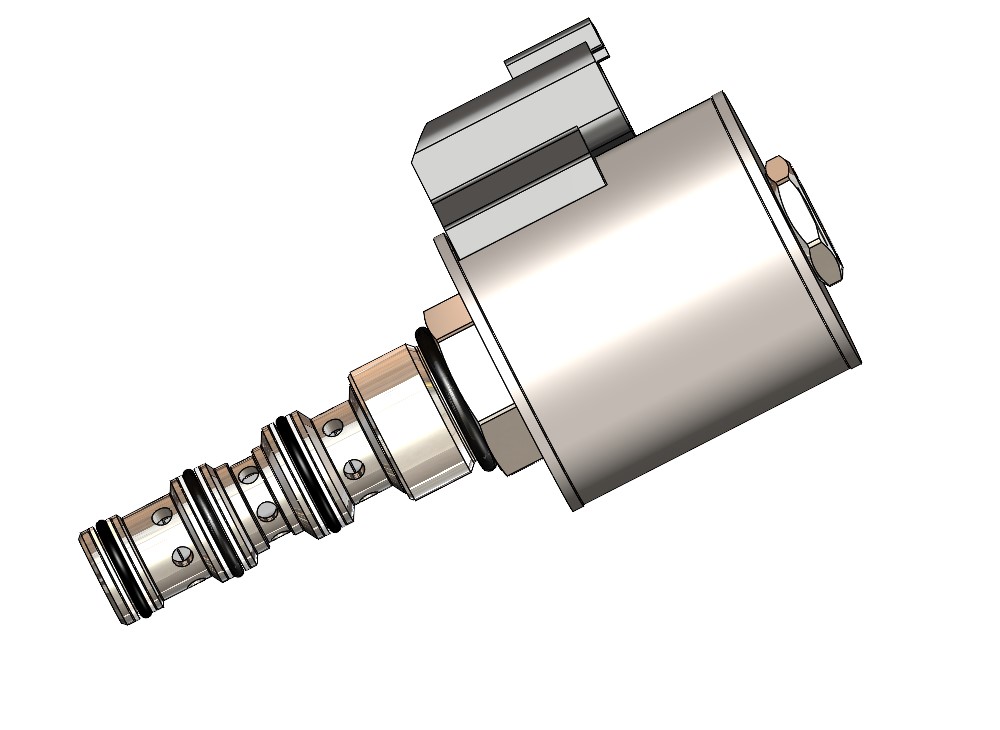

SV10-4X: 二位四通电磁换向滑阀
4-Way,2-Position Solenoid-Operated Directional Spool Valve
直动滑阀式螺纹插装电磁换向阀.
A Cartridge-style Direct-acting Spool-type Solenoid Directional Valve

资料下载联系我们

产品优势

· 滑阀经过热处理硬化并经过精密加工，保证更低的內泄漏及更长的使用寿命。外部零件外表面都是经过镀锌镍处理和防腐蚀处理。所有零部件均采用高强度钢材制造。结构紧凑、体积小。

· 额定电磁线圈适合连续工作。

· 可选线圈电压、插头。

· 可以对所有油口完全加压。

· 插件电压可互换。

· 可选IP69K 防水E 型线圈。

· 工业通用阀孔。

· Poppet is hardened and ground to guarantee minimal wear and to extend service life.All external surfaces are zinc plated and corrosion-proof. All valve parts are made of highstrength steel. Compact size.

· Continuous-duty rated coil.

· Optional coil voltages and terminations.

· All ports may be fully pressurized.

· Unitized, molded coil design.

· Optional waterproof E-Coils

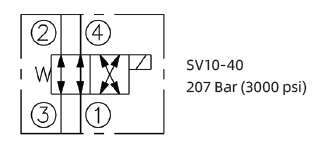

原理图


详细参数

工作压力Pressure rating	207bar
最大工作压力 Maximum operating pressure	276 bar
最大流量 Maximum flow	23L/min
最大内泄漏量 Maximum internal leakage	82 cc /min @207bar工作压力 82 cc /min @ 207bar pressure rating
线圈额定负载Coil rated load	可在85%~115%的额定电压范围内连续工作Work continuously in the rated voltage range of85%-115%
最小吸合电压Minimum operate voltage	207bar时为额定值的85%85% of rated value at 207bar
20°C时的线圈初始电流Coil initial current at 20°C	E型线圈：12VDC时为1.7A;24VDC时为0.85AE-coil: 1.7A at 12VDC; 0.85A at 24VDC
外露零件表面处理要求External component treatment	Zn/Fe - standard Zn/Ni
安装方向 Orientation	无限制 No restrictions
重量 Weight	0.18kg
适用油温范围 Oil Temperature Range	-40°C to 100°C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral - based orsynthetics with lubricating properties
工作介质粘度范围Viscosities	7,4 to 420 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	20/18/15 ISO 4406 (maximum filtration admitted)
插孔 Cavity	VC10-4
