IRB-H4585
Model：
IRB-H4584
Descriptions：
This small horizontal four axis robot arm IRB-H4585,is able to achieve movements with high degree of freedom with its unique arm rotation mechanism.Maximizing the effciency of production in limited space;Maximum payload 5kg.
小型水平式四轴机械手IRB-H4585,具有独特回转手臂机构，可实现超高自由度的运动，有限空间内生产效率最大化；最大可搬重量5kg。
Main Specifcations 主体规格
| Items 项目 | Specifications 规格 | ||
| Type 型式 | Horizontal[水平式] | ||
| Model 主体型号 | IRB-H4585 | ||
| Axes 轴数 | 4 Axis [4轴] | ||

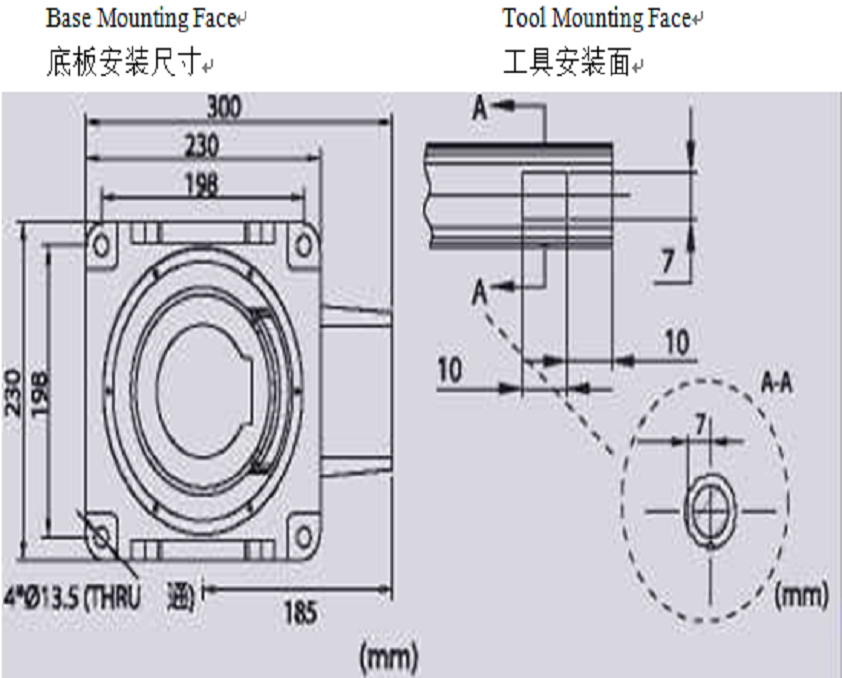

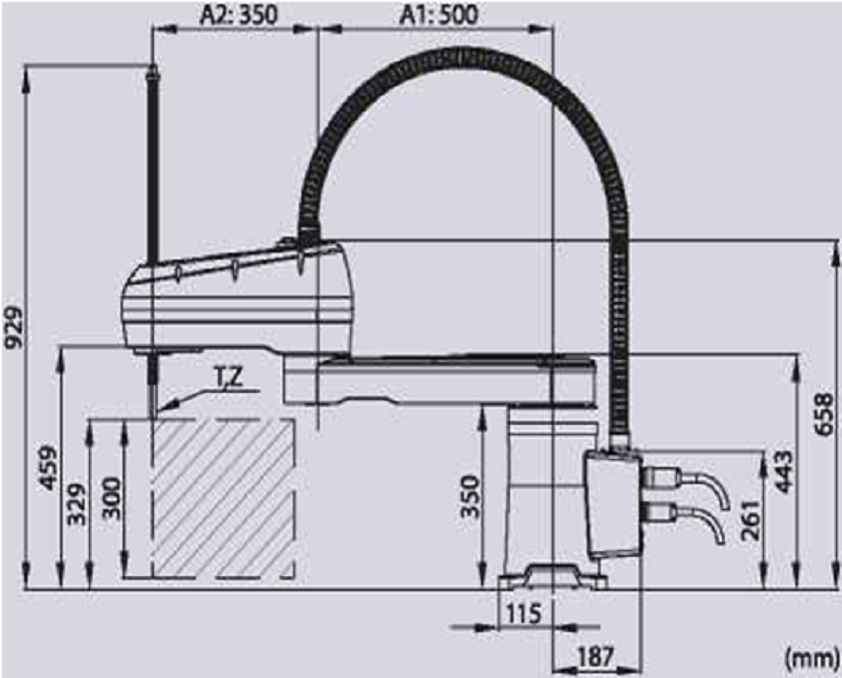

| Total Arm Length(A1 Arm+A2 Arm) 手臂全长(A1+A2) | 850mm(A1:500mm+A2:350mm) | ||
| Vertical Stroke 上下行程 | 3000mm | ||
| Wrist Rotational Angle 手腕回转角度 | 土360° | ||

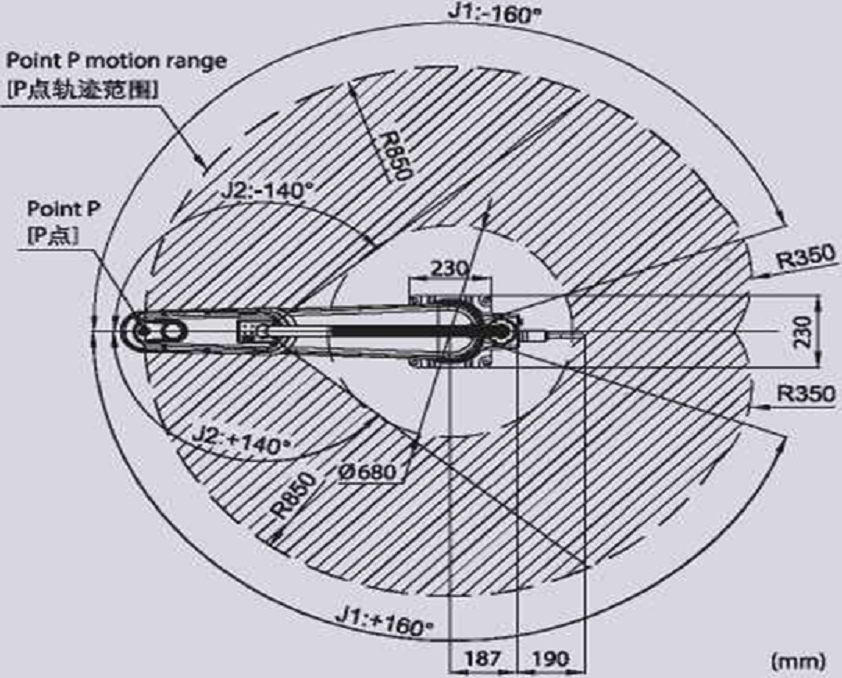

| Motion Range and Stroke 动作角度及行程 | J1:±160°J2:±140°Z:300mm,T:±360° | ||
| Axis Combination 轴组合 | J1+J2+Z+T | ||
| Max.Payload 最大搬运重量 | 5kg | ||
| Max.Composite Speed 最大合成速度 | Arm End 手臂顶 | 7500mm/s | |
| CycleTime(*1) 标准循环时间(*1) | Z:1100mm/s，T:2000°/s | ||
| CycleTime(*1) 标准循环时间(*1) | 0.42s | ||
| Position Repeatability 重复定位精度 | J1+12 | ±0.02mm | |
| Z | ±0.01mm | ||
| +0.01mm | ±0.005° | ||
| Max.Pressing lnput(Downward,for up to 1 sec) 最大压入力(下方向，1秒钟以下) | 180N(18kgf) | ||
| Max.Allowable Moment of lnertia 最大允许惯性力矩 | T:0.12kgm2 | ||
| Position Detection Method 位置检测方式 | Absolute Encoder[绝对编码器] | ||
| Drive Motor/Brake 驱动马达/制动器 | All-axis AC Servo Motor+Z with Brake [所有轴交流伺服电机+Z轴带制动器] | ||
| Air Pipe 空气配管 | 4 Systems(04x4)[4系统(O4x4)] | ||
| Signal Lines 信号线 | 9(For Proximity Sensor Signals,etc. [9芯(接近传感器等的信号用)] | ||
| Gas Source 气源 | Common Pressure 常用压力 | 2.0*105Pa(2.0kgf/cm2)~5.0*105Pa(5.0kgf/cm2) | |
| Max.Allowable Pressure 允许最大压力 | 7.0*105Pa(7.0kgf/cm2) | ||
| Weight 重量 | ~40kg | ||
Controller Specifications 控制器规格
| Items 项目 | Specifications 规格 | ||
| Model 型号 | IRC4B | ||
| Controlled Axes 控制轴数 | 4 Axis [4轴] | ||
| Memory Capacity 存储容量 | 1Gb | ||
| Teaching System 示教方式 | ManualTeaching[手动示教] | ||
| External Signal(l/0) 外部信号(I/O) | Input 输入信号 | 17 Available Points [用户开放17点] | |
| Output 输出信号 | 23 Available Points+8 System Fixed Points [用户开放23点+系统固定8点] | ||
| External Communication 外部通讯 | RS-232;RJ45;USB2.0[程序拷贝] | ||
| Self-Diagnosis Function 自诊断功能 | Overload,Abnormal Server/Storagenput Erro [过载、伺服异常、存储异常、输入错误等] | ||
| Timing Function 计时功能 | 0.1~999sec | ||
| Error Display 错误显示 | Display on Controller[操作控制器上显示错误] | ||
| Cable Length(Optional) 电缆线长(选项) | Main Cable 主体电缆 | Standard:5m[标准:5m] | |
| Power Cable 电源电缆 | Standard:5m[标准:5m] | ||
| Working Environment 工作环境 | 0~45°C:<90%RH(No Dew) [温度0~45°C;湿度90%RH以下(无结露)] | ||
| Power Supply 电源 | Single Phase[单相AC220+10%V 50/60Hz 15KVA | ||
