CV01S-08

HomeProduct Center

Name：

Check Valves

Model：

CV01S-08

Schematics：

Flow：

50L/min

Pressure：

420bar

Description：

一种插装式、直动式、提升型单向阀。主要用途是阻塞或负载保持装置。该阀允许流通过端口 1 至 2：插装阀具有全导向阀芯，偏置弹簧是关闭的，直到在端口1 处施加足够的压力以打开到2。油流在相反的方向上被阻挡（2 至 1）。

Download Contact Us

Product Advantages

锥阀经过热处理硬化并经过精密加工，保证更低的內泄漏及更长的使用寿命。外部零件外表面都是经过镀锌处理和防腐蚀处理。所有零部件均采用高强度钢材制造。结构紧凑、体积小、采用通用标准插孔。

Poppet is hardened and ground to guarantee minimal wear and to extend service life. Allexternal surfaces are zinc plated and corrosion-proof. All valve parts are made of highstrength steel. Compact size. Industry common cavity.

Detailed parameters

最大工作压力 Maximum operating pressure	420 bar
最大流量 Maximum flow	50l/min

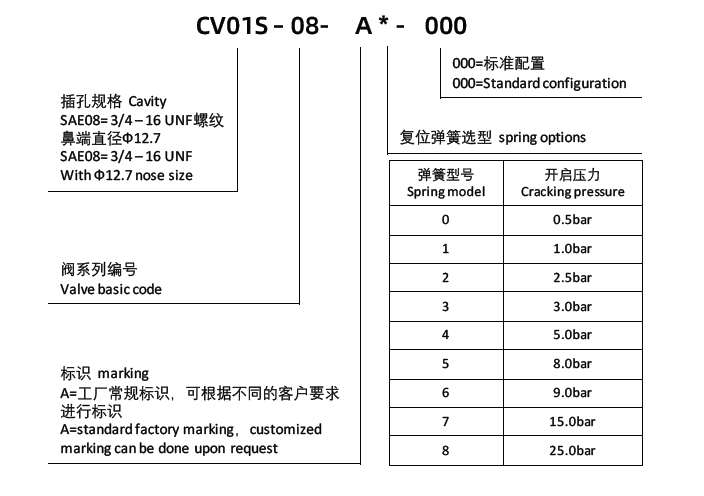

开启压力 Cracking pressure	查看订货选型表See table in Ordering code
最大内泄漏量 Maximum internal leakage	0,10 cm³ / min @ 10 bar0,10 cm³/ min @ 420 bar
外露零件表面处理要求External component treatment	Zn/Fe - standard Zn/Ni
安装方向 Orientation	无限制 No restrictions
安装力矩 Installation torque	40-45 Nm, Hex.22

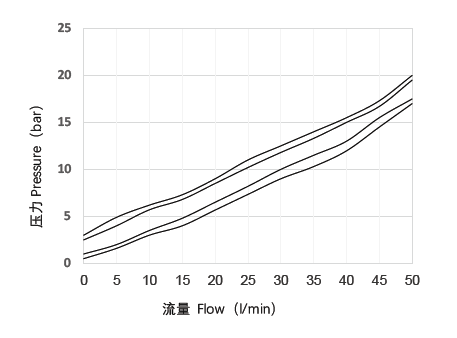

测试技术规范 Technical specification for characterization	见尾页1-2see the last page 1-2
重量 Weight	0.063 kg
适用油温范围 Oil Temperature Range	-30° C to 110° C
适用工作介质 Fluids	矿物油或具有润滑性的合成油液 Mineral- based or synthetics with lubricatingproperties
工作介质粘度范围 Viscosities	7,4 to 420 cSt
测试液压油型号 Oil testing condition	ISO VG 46 cSt
过滤要求 Filtration	20/18/15 ISO 4406 (maximum filtrationadmitted)
